必读前言：
由于产品经历客户应用与信息反馈的过程，期间会适时合理的进行技术优化、电路工艺的改进，故此现有库存成品可能存在统一修改某处的现象，此非维修品或次品，敬请甄别与知悉。
特此声明。
1.本款产品为标配开关电源，单纯电源功能，并预留AC检测的静音功能接口（通常是低电平有效）。这是有区别于其它普通同类产品的特殊功能！
2.本品作为其它同类产品供电时，也是十分出色的电源适配器，其独特的常规保护功能，可最大限度的确保设备安全无虞！
3.本品支持定制，比如，用于显示设备，可让常规的LED显示产品更稳定、更长寿！
1.产品概述
本系列开关电源模块专为音响功放而研发设计，电源系统采用PI-TOP2XX-HX家族作为主芯片，单片集成，电路结构简洁，经过了专业的设计软件进行计算设计，搭建了非常合理的电路结构。

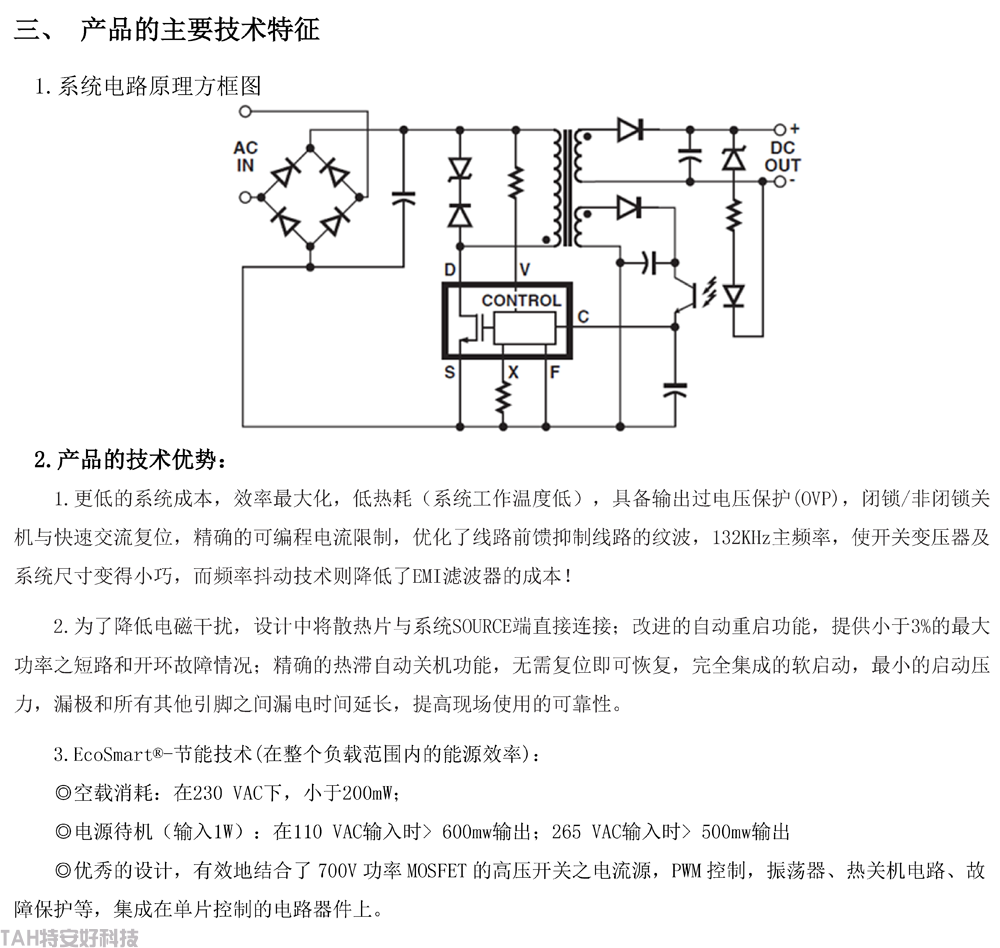

2.产品的技术优势：
2.1 更低的系统成本，效率最大化，低热耗（系统工作温度低），具备输出过电压保护(OVP)，闭锁/非闭锁关机与快速交流复位，精确的可编程电流限制，优化了线路前馈抑制线路的纹波，132KHz主频率，使开关变压器及系统尺寸变得小巧，而频率抖动技术则降低了EMI滤波器的成本！
2.2 为了降低电磁干扰，设计中将散热片与系统SOURCE端直接连接；改进的自动重启功能，提供小于3%的最大功率之短路和开环故障情况；精确的热滞自动关机功能，无需复位即可恢复，完全集成的软启动，最小的启动压力，漏极和所有其他引脚之间漏电时间延长，提高现场使用的可靠性。
2.3 EcoSmart?-节能技术(在整个负载范围内的能源效率)：
◎空载消耗：在230 VAC下，小于200mW；
◎电源待机（输入1W）：235 VAC输入时>0.5W输出
◎有效地结合了功率MOSFET的高压开关之电流源，PWM控制，振荡器、热关机电路、故障保护等，集成在单片控制的电路器件上。
3.本产品的二次开发优势
本系列功放板及其成品模组，可广泛应用于：
●有源音箱；
●AV/KTV功放机；
●户外LED屏扩声系统(含多媒体广告机)；
●教学/会议扩声系统；
●其它通用的DC供电系统和应用场合等，
这是DC用电系统二次开发配套的优选必备品！

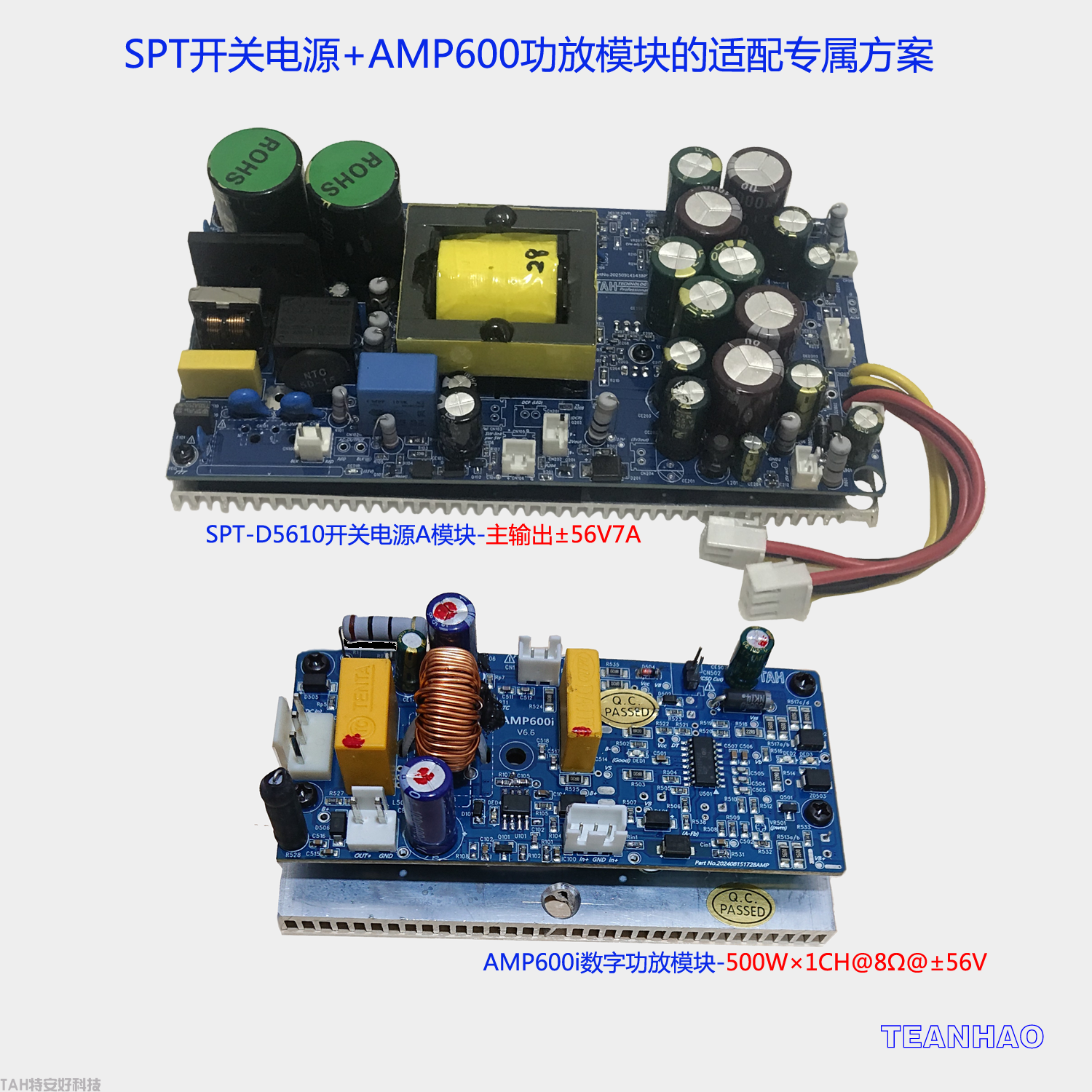

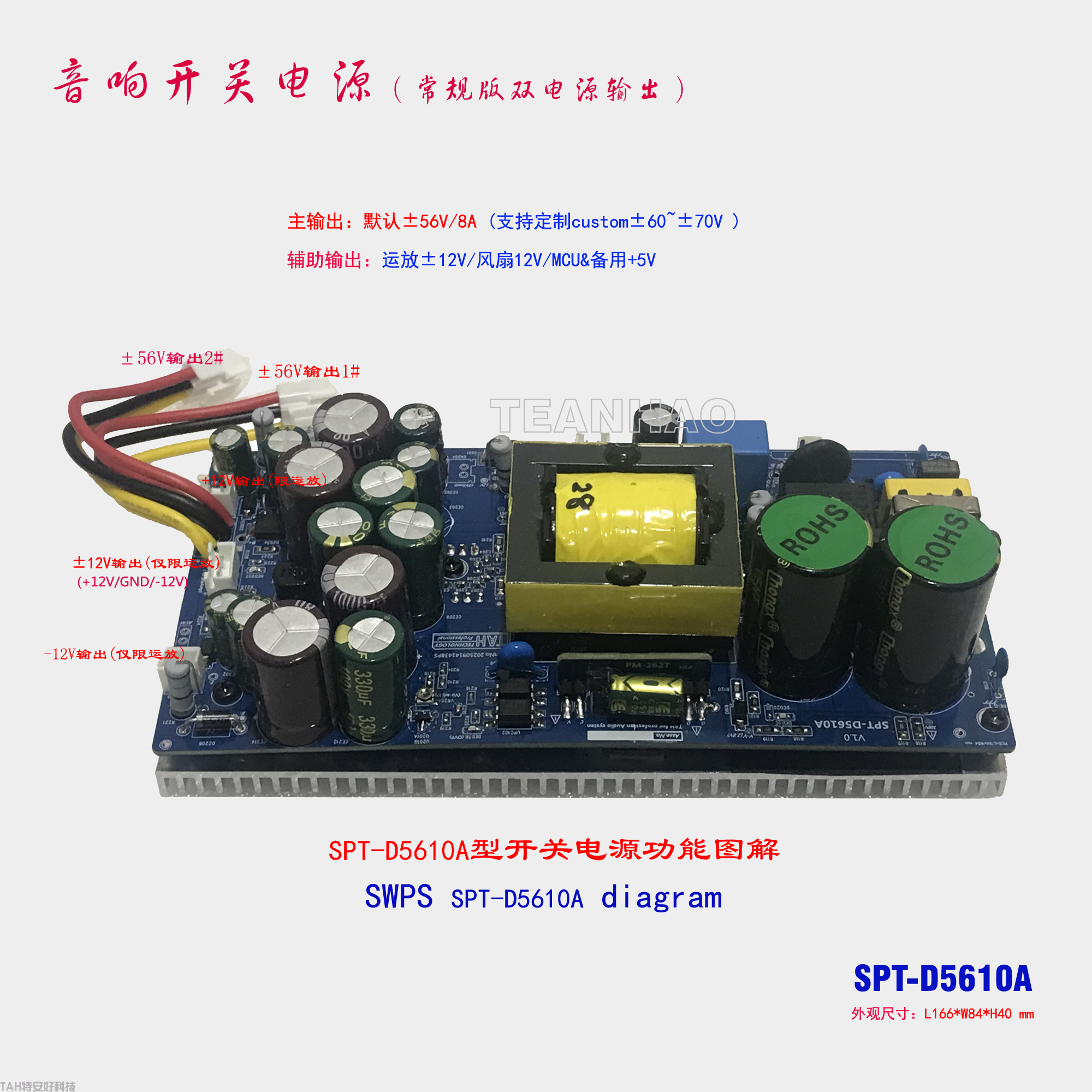

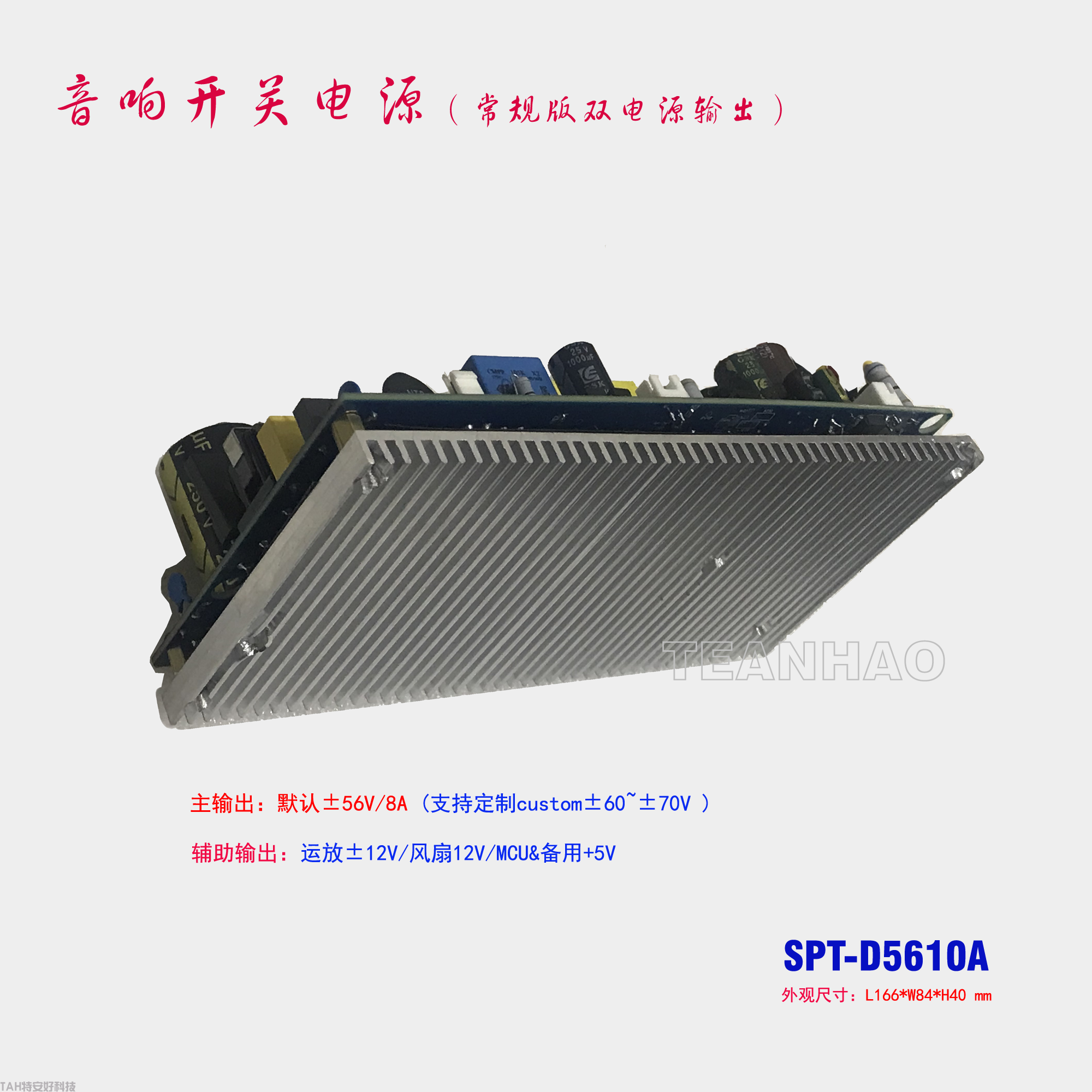

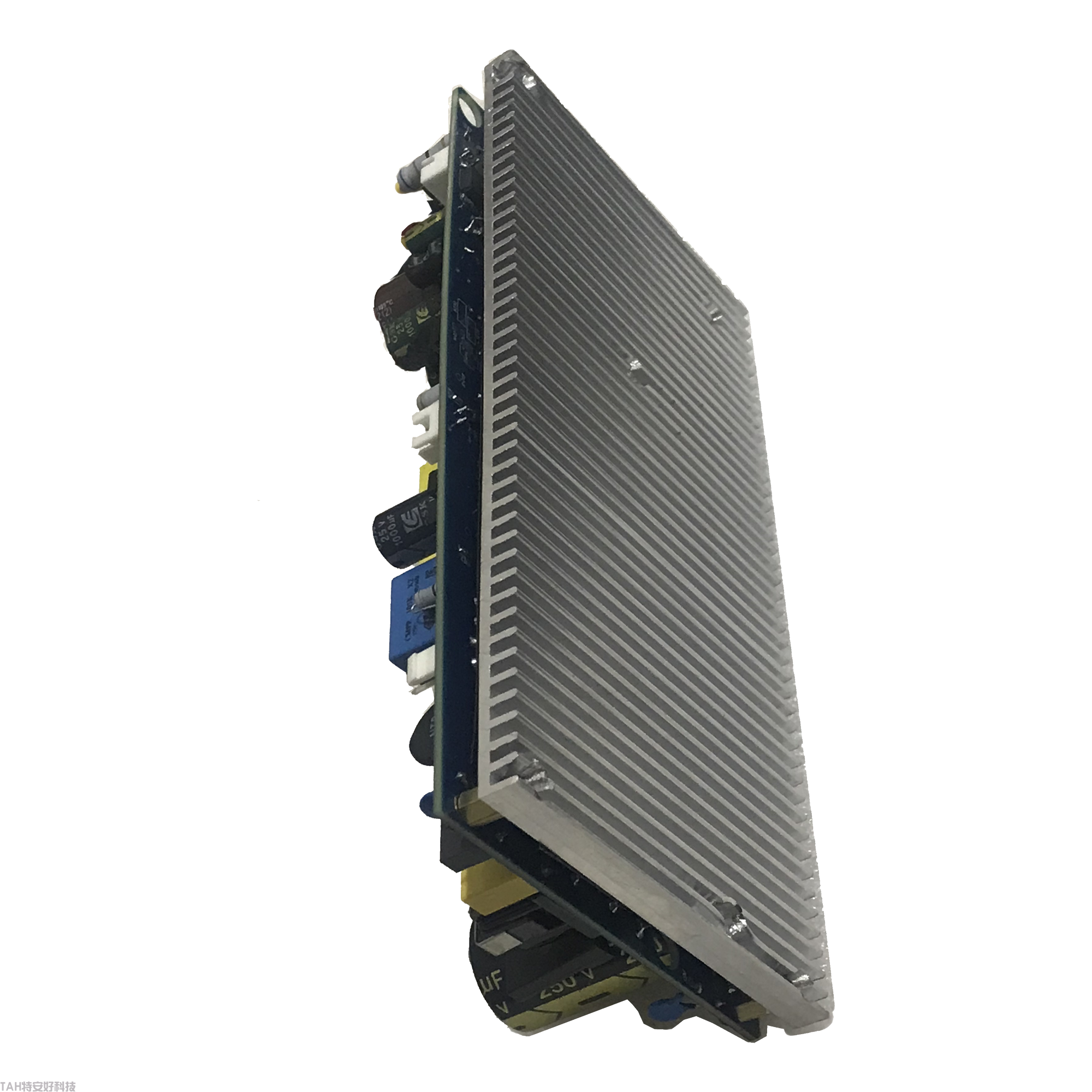

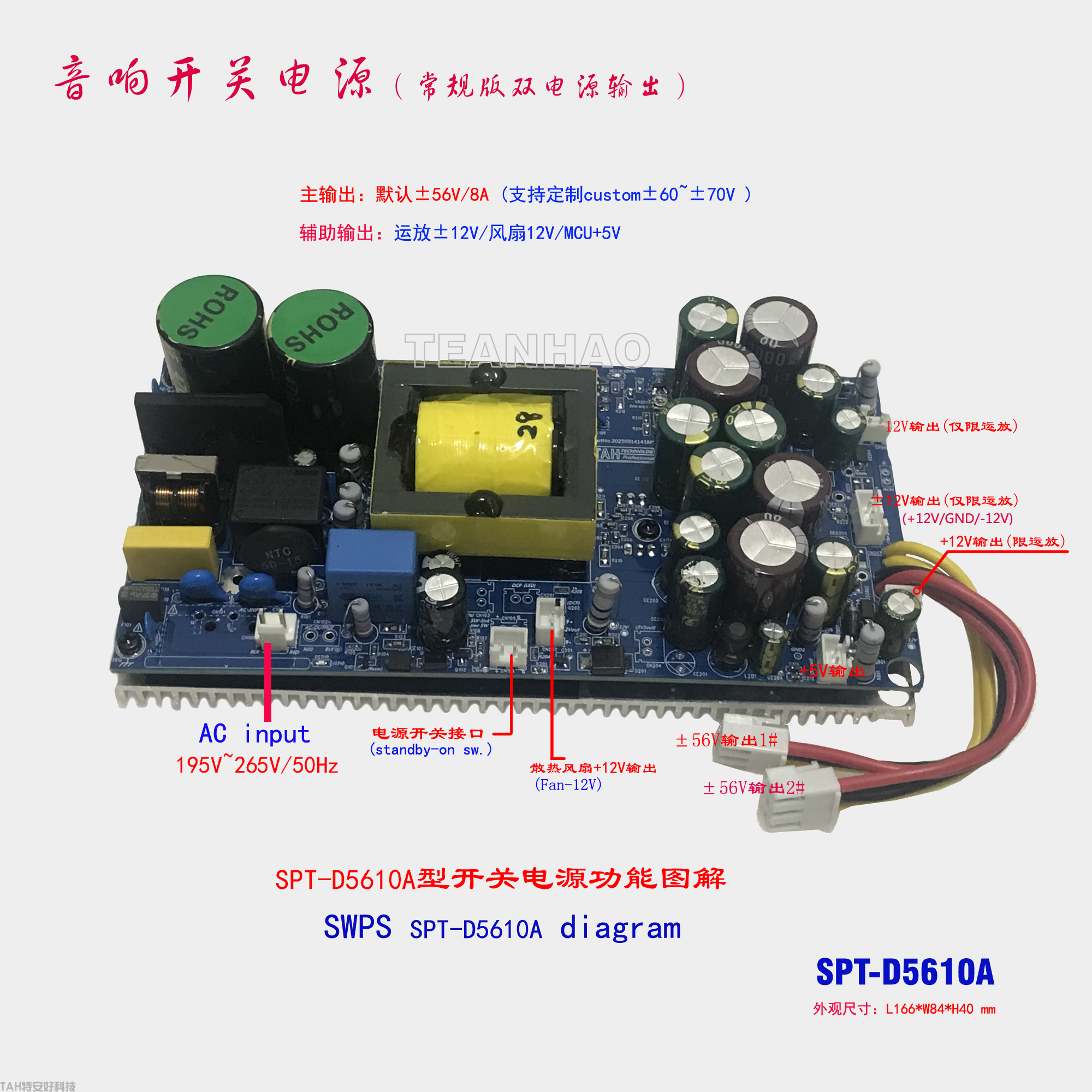

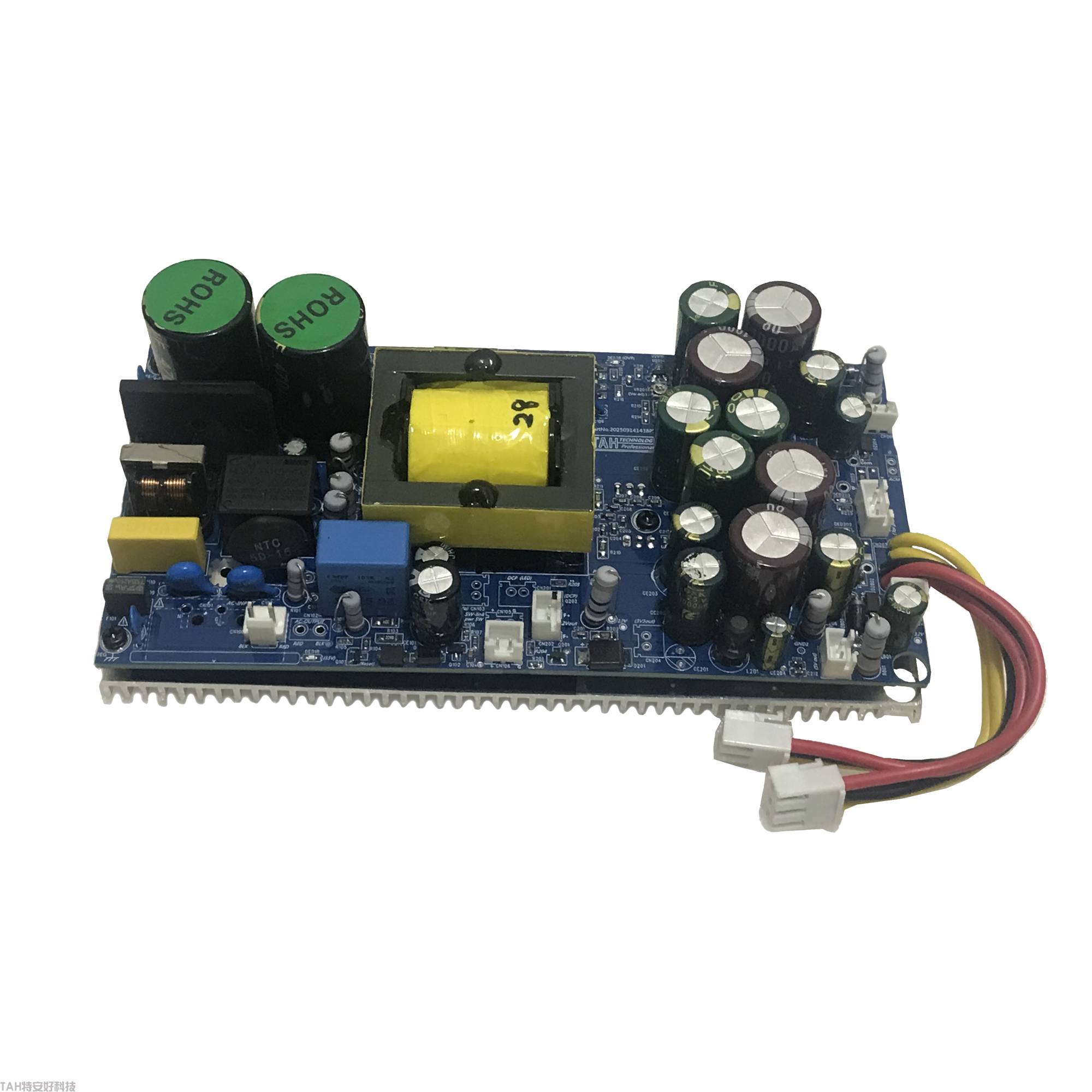

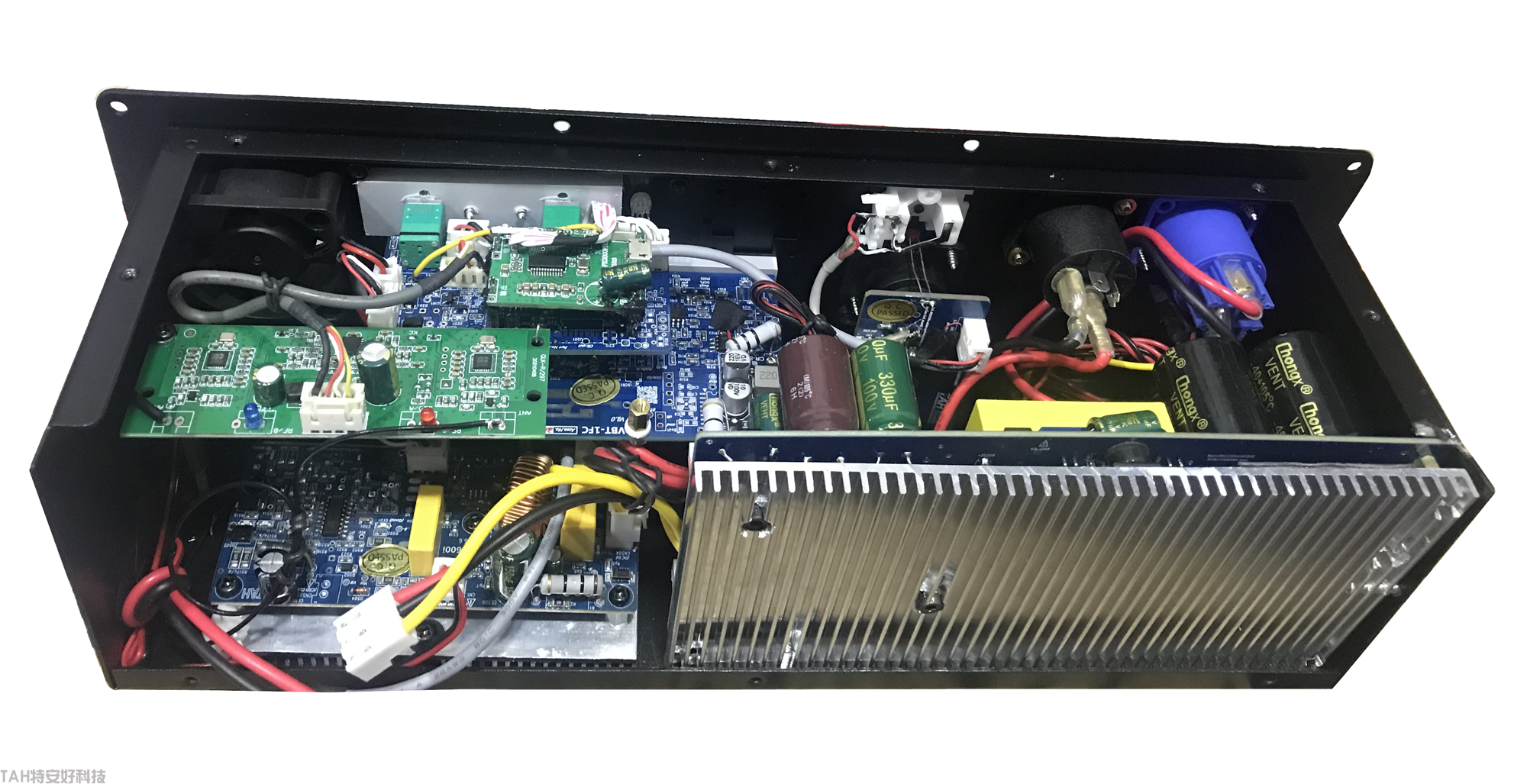

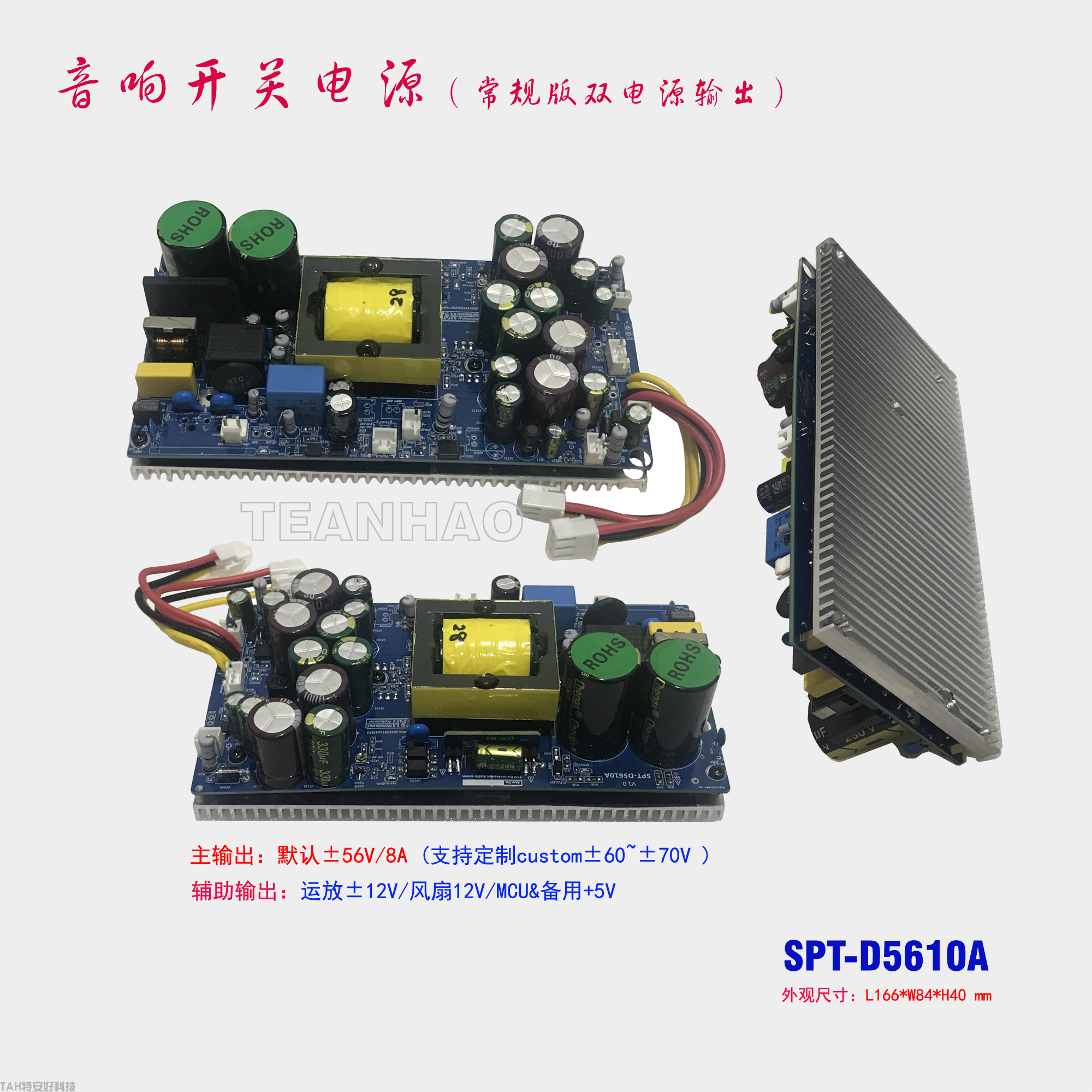

4.产品图片

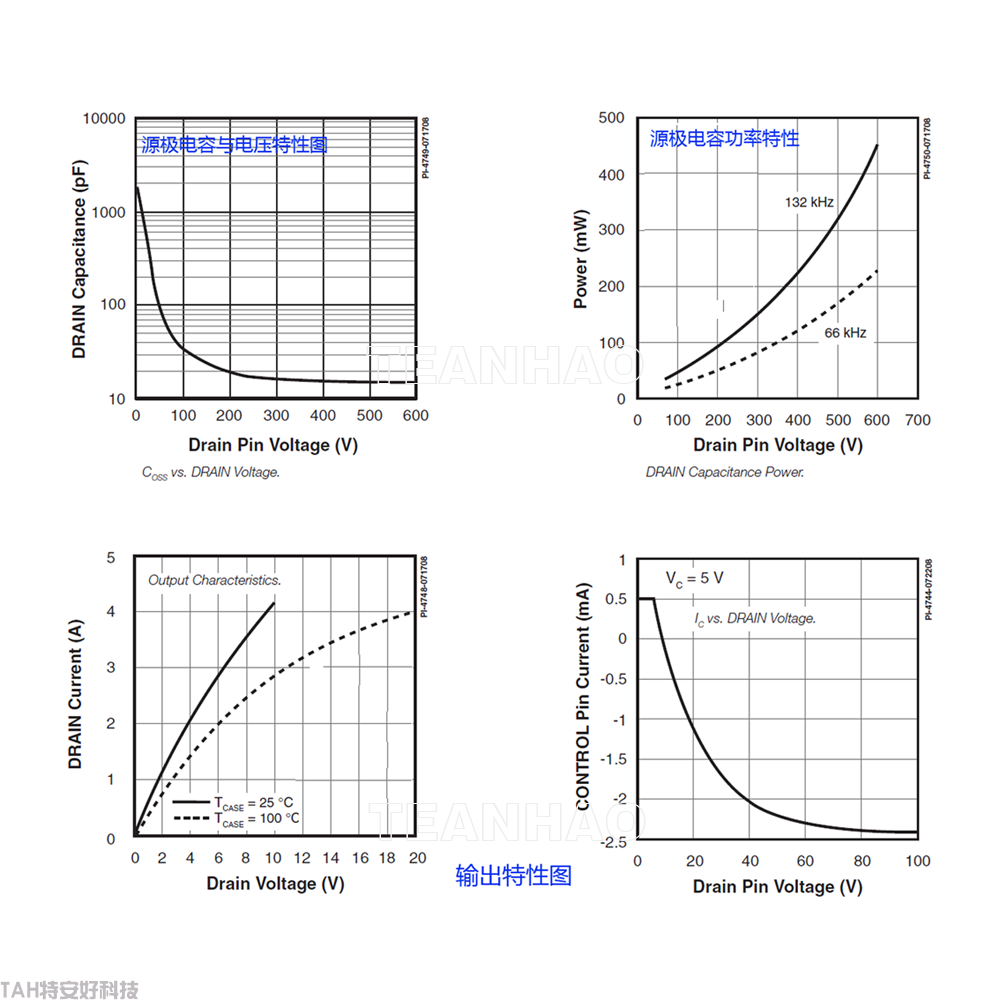

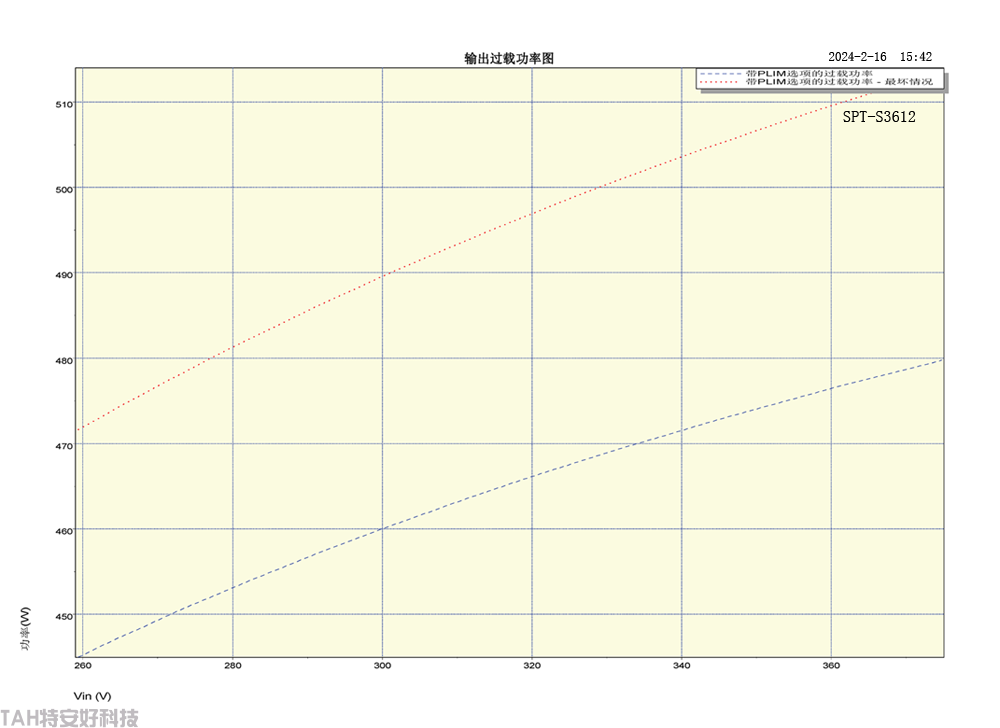

5.附件：产品测试之特性图与波形图（参阅附图）
2025.10.18.第一版
